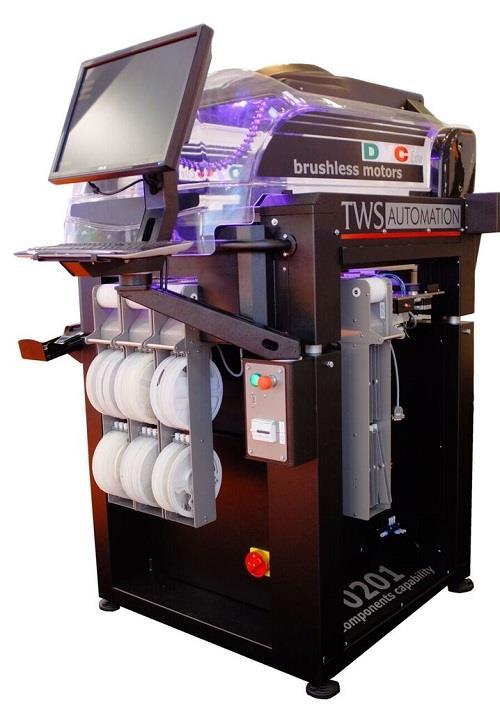

TWS Quadra DVC Evo - ladontakone

TWS Quadra DVC Evo on valinta sinulle, joka tarvitset luotettavaa ja yksinkertaista ratkaisua komponenttiladontaan. Quadra DVC Evo on rakennettu piensarjojen valmistukseen, jossa vaatimukset ovat kuitenkin tämän päivän tasolla.

Nopeus ja laaja komponenttiskaala sekä helppokäyttöinen Linux pohjainen ohjelmisto antavat käyttäjälle mahdollisuuden toimita joustavasti laitteen kanssa.

Laite on mahdollista varustaa annostelijalla, siirtyvällä ladontapöydällä tai alipainepöydällä, jolloin laitteella voidaan suorittaa useita prosessivaiheita tai työskennellä entistä moninaisten tuotteiden kanssa.

Max cph 4400
Component size (min-max dimension) from 0201 to 40x40mm - 13.5 mm max height - pitch 0,5mm
Placement Area 440x360 mm. can be expanded up to 550x420 removing feeder banks on 3 sides ---- When vacuum plate is installed (see ref. UX0PPDVCE2), max working area is 550x480mm
Max feeders number 120
Worktable Magnetic (vacuum on request)
Accuracy 0,1 mm @  3sigma
Resolution X/Y / Theta 0,1 mm  / 0,09°
Repeatibility X/Y / Theta 0,06 @ 3sigma / 0,18°
Power supply 230V 50/60Hz
Power requirement less than 1kW
Air consumption (average-peak) 40l/min - 75l/min
Dimension 950x1080x1800 mm
Net/Gross Weight 215kg/300kg

DVC EVO Quandra

DVC Evo Quandra data sheet

Quadra DVC EVO komponenttisyöttimet ja muuta lisävarusteet

Smart Feeder Bank mod. 608

Smart Tape Feeder Bank Mod. 608.

Nauhasyötin voidaan konfiguroida sisältämään eri levyisille 8 mm 44 mm saakka.

Yhteen syötinpankkiin voidaan enintään asentaa 8 kappaletta 8mm syöttimiä.

TWS Smart Stick Feeder Bank mod.808

Smart Stick Feeder Bank mod. 808.

Komponenttien tikkusyötin on paineilmatoiminen. Yhteen syöttimeen voidaan ohjelmoida maksimissaan 6 erikomponenttia riippuen komponenttien koosta.



TH LED feeder for Quadra

Feeder for LED TH

Läpiladottavien Led-komponenttien syötin TWS Quadra ladontakoneelle

Metaldome feeder fro Quadra

Metal Dome Stick Feeder

Convyor kit for 1200 x 280 mm placement area

Conveyor kit for bigger assembly area, UQC100.

Kuljetinjärjestelmä mahdollistaa komponenttien ladonnan maksimissaan 1200 x 280mm alueelle.



Quadra Vacuum working table

Vacuum Working table for TWS Quadra

Alipainepöytä mahdollistaa sujuvan ja tarkan komponenttiladonnan kalvoille

Dispenser for Quadra

Dispenser set for Quadra

Annostelija ladontakoneen yhteyteen. Ladontapää voidaan varustaa joko yhdellä tai kahdella annostelijalla, jolloin kone voi toimia joko annostelijana tai komponenttiasettelijana. Annostelija voi olla joko volumetrinen tai perinnen T/P-tyyppinen annostelija.
